Bộ dẫn hướng MYKP20

BỘ DẪN HƯỚNG CÓ BI GẮN ĐẾ MYKP – CHUYÊN DỤNG CHO Ô TÔ CƯỜNG ĐỘ CAO

Ứng dụng: MYKP là bộ dẫn hướng chuyên dụng của khuôn dập ứng dụng nhiều trong nghành sản xuất ô tô sử dụng khuôn dập lớn, khuôn dập liên hoàn.

✍ Những tiêu chí Để lựa chọn được bộ dẫn hướng có bi gắn đế chất lượng cần đảm bảo các đặc điểm và  điều kiện sau:
✅ Độ bền và độ cứng vượt trội.
✅ Đảm bảo độ đồng tâm của các chi tiết
✅ Ma sát thấp và chuyển động trơn chu và ổn định cao
✅ Tính chất làm giảm xóc tốt nhất trong quá trình dập
✅ Bảo dưỡng và khả năng bôi trơn đơn giản

Cách lựa sản phẩm chọn theo kích thước

Cách lựa sản phẩm chọn theo kích thước

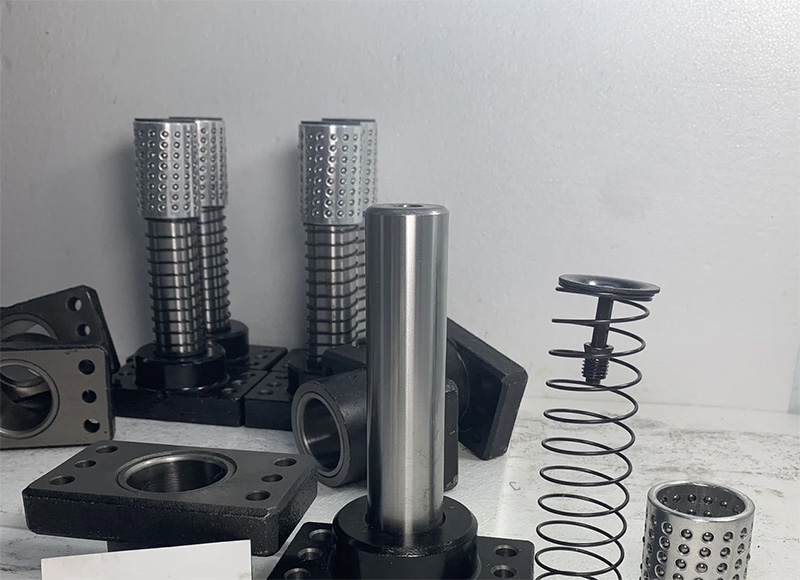

Cấu tạo của bộ dẫn hướng:
(1) Đế gắn khuôn (đế trên và đế dưới)
(2) Trục dẫn hướng (đầu dưới gắn đế, đầu trên tự do hoặc gắn chốt chặn)
(3) Ống lót bi (Nhựa, nhôm, đồng)
(4) Lo xo đẩy
(5) Đầu chặn (loại di chuyển và loại cố định)

Hướng dẫn lắp đặt:
B1: Kiểm tra kĩ lưỡng các lỗ lắp đặt và bề mặt lắp ráp.
B2: Đặt đế trục vào vị trí phải đảm bảo độ đồng tâm cho tất cả các lỗ định vị và lỗ lắp ghép.
B3: Lắp bu lông và chốt định vị (nếu có)
B4: Vặn đều các bu lông đúng quy trình đối xứng với lực xiết đều
B5: Kiểm lại các vị trí lắp, độ thẳng đứng của trục rồi tra dầu bôi trơn… lắp ráp 2 khuôn với nhau
